Bei der Nutzung von Schraubenkompressoren, Nachverdichtern und Gebläsen geht ein beträchtlicher Teil der erzeugten Energie in Form von Wärme verloren. In Zeiten knapper werdender Ressourcen und teuren Energiepreisen ein No-Go. Doch das muss nicht sein: Dank innovativer Wärmerückgewinnungssysteme kann diese Wärme wiedergewonnen und sinnvoll verwendet werden. In unserem Blogbeitrag zeigen wir Ihnen, welche Vorteile die Abwärmenutzung bringt.
Abwärmenutzung – Die richtige Entscheidung
Schraubenkompressoren, Nachverdichter und Gebläse wandeln die zugeführte elektrische Antriebsenergie nahezu zu 100 % in Wärmeenergie um. Das Wärmefluss-Diagramm zeigt am Beispiel eines fluideingespritzten Schraubenkompressors, wie sich diese Energie im Kompressor verteilt und wieviel davon nutzbar ist. Gut 96 % stehen zur Wärmerückgewinnung bereit, 2 % verbleiben als Wärme in der Druckluft und weitere 2 % werden als Strahlungswärme abgegeben.
* ungefähre Angaben
(1) | 100% | gesamte elektrische Leistungsaufnahme
(2) | circa 5 % | Abwärme vom Antriebsmotor
(3) | circa 15 % | durch Kühlung der Druckluft rückgewinnbare Wärmeleistung
(4) | circa 76 % | durch Kühlung des Fluids rückgewinnbare Wärmeleistung
(5) | circa 96 % | nutzbare Wärme
(6) | circa 2 % | Wärmeabgabe der Kompressoranlage an die Umgebung
(7) | circa 2 % | Wärmeleistung, die in der Druckluft verbleibt
(8) | circa 4 % | nicht nutzbare Wärme
Wie entsteht die Energie in der Druckluft? Die Antwort ist einfach: Während der Verdichtung im Kompressor wird die elektrische Antriebsenergie in Druckluft und Wärme umgewandelt. Dabei lädt der Kompressor die von ihm angesaugte Luft mit einem Energiepotenzial auf. Dieses entspricht etwa 25 % der elektrischen Leistungsaufnahme der Anlage. Die entstandene Wärmeenergie steht je nach Kompressor-Bauart in Form von warmer Luft oder warmen Wasser zur Verfügung.
Wann wird die Energie der Druckluft nutzbar? Die Energie wird nutzbar, sobald sich die Druckluft am Ort des Verbrauchs wieder entspannt und dabei der Umgebung Wärmeenergie entzieht. Je nach Druck- und Leckageverlusten im Druckluftsystem lässt sich mehr oder weniger dieser Energie nutzen.
Wärmerückgewinnungssysteme – Flexibel für jeden Bedarf
Um das Potenzial der anfallenden Wärmeenergie voll auszuschöpfen, können Schraubenkompressoren, Nachverdichter und Gebläse mit modernen Wärmerückgewinnungssystemen ausgestattet werden. Diese senken den Primärenergieverbrauch beim Heizen oder bei der Heißwassererzeugung deutlich.
KAESER bietet für jeden Bedarf die optimale Lösung.

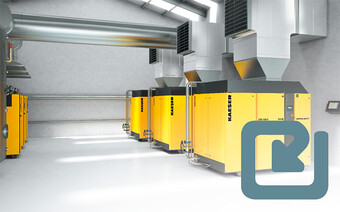

Heizungsluft zur Raumheizung: Luftgekühlte Schraubenkompressoren, Nachverdichter und Gebläse von KAESER eignen sich als Komplettanlage hervorragend für die Wärmerückgewinnung zur Beheizung von Räumen oder für andere Warmluftanwendungen. Die direkte Nutzung der Abwärme über ein Abluftkanalsystem erschließt das hohe Wiederverwertungspotenzial von 96 % der eingesetzten Energie.

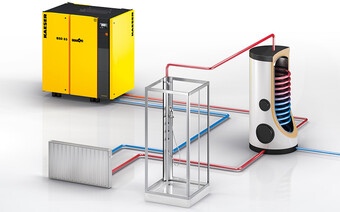

Heißwassererzeugung: Für Anwendungen mit Heißwasserbedarf bietet KAESER Wärmerückgewinnungssysteme mit speziellen Wärmetauschern an. Damit kann – abhängig von der Ausführung – mit fluideingespritzten Schraubenkompressoren bis zu 85 °C heißes Prozess-, Brauch- und Trinkwasser erzeugt werden. Die indirekte Nutzung der Abwärme über Wärmetauschersysteme nutzt bis zu 76 % der zugeführten elektrischen Leistung der Druckluftversorgung.
Mit unserem KAESER-Energiespar-System KESS ist es möglich, die durch Heißwasser rückgewinnbare Wärme abhängig vom Betriebsverhalten der Kompressoren exakt zu berechnen. Ihr Vorteil: Sie erhalten nach einer Messung Ihr individuelles Potenzial für Wärmerückgewinnung – angegeben in kWh und Euro. Damit haben Sie Ihre Einsparungen schwarz auf weiß.
Hier kommt Wärmerückgewinnung zum Einsatz:
- Einspeisung in Zentralheizungen
- Warmwasser für sanitäre Anlagen
- Trocknungs- und Sterilisationsprozesse
- Nutzwasser für Lebensmittel- und Getränkeindustrie
- Brauchwasser für Textilindustrie
- Prozesswasser für Fertigungsindustrie
Wärmerückgewinnungssysteme können in verschiedenen Bereichen eingesetzt werden, um die Energieeffizienz zu verbessern und Kosten zu senken. Ein häufiger Anwendungsbereich ist die Nutzung der Abwärme von Kompressoren zur Beheizung von Gebäuden oder zur Erwärmung von Wasser in industriellen Prozessen. Diese Systeme können auch in der Lebensmittel- und Getränkeindustrie eingesetzt werden, um Prozesswärme zu erzeugen oder zur Vorwärmung von Luft in Trocknungsanlagen.
Darüber hinaus können Wärmerückgewinnungssysteme in der chemischen Industrie, im Bergbau, in der Textilindustrie und in vielen anderen Branchen eingesetzt werden, um die Energieeffizienz zu steigern und die Umweltauswirkungen zu reduzieren.
Vorteile auf einen Blick
Für einen besseren Überblick haben wir Ihnen die vielen Vorteile, die Wärmerückgewinnungssysteme von KAESER mit sich bringen, auf einen Blick zusammengefasst. Sie sind sich trotzdem noch nicht schlüssig?
Unsere Experten beraten Sie gerne.
Energieeffizienz:
Durch die Rückgewinnung der Abwärme können Sie Ihre Energiekosten erheblich senken. Die gewonnene Wärme kann zur Beheizung von Räumen, zur Warmwasserbereitung oder zur Unterstützung industrieller Prozesse verwendet werden. So nutzen Sie Ihre Energie doppelt und sparen gleichzeitig bares Geld.
Nachhaltigkeit:
Indem Sie die Abwärme der Druckluftversorgung nutzen, reduzieren Sie erheblich den CO2-Ausstoß. Die Wärmerückgewinnung trägt aktiv zum Klimaschutz bei und unterstützt Ihr Unternehmen dabei, nachhaltiger zu agieren.
Bedarfsgerecht:
Je nach spezifischer Anforderung sind verschiedene Temperaturniveaus und Wassermengen wählbar. Damit sind Sie optimal auf Ihren individuellen Bedarf eingestellt.
Flexibilität:
Wärmerückgewinnungssysteme von KAESER können an nahezu jeden Kompressor angepasst werden. Egal, ob Sie bereits eine bestehende Anlage haben oder eine neue installieren möchten, unsere innovative Technologie lässt sich problemlos integrieren.
Fördermöglichkeiten:
Es gibt staatliche Förderprogramme für energieeffiziente Maßnahmen. Informieren Sie sich über mögliche finanzielle Unterstützung und profitieren Sie noch heute.
