Compresseurs à vis moyens de 18 à 110 kW

Des compresseurs à vis efficients dans les moindres détails

L'alimentation en air comprimé est au cœur de votre production. Nos séries ASD, BSD, CSD et CSD(X) alimentent vos process en air comprimé avec une efficience inédite.

Les centrales s’intègrent parfaitement dans une station d'air comprimé et sont très simples à raccorder à un système de contrôle-commande existant avec le SIGMA AIR MANAGER 4.0. Nous proposons nos compresseurs à vis dans différentes versions qui vous assurent l'air comprimé dont vous avez vraiment besoin.

  • Modèle de base
  • Avec un sécheur frigorifique pour une grande qualité d'air comprimé : le modèle T
  • Avec un moteur à vitesse variable pour un rendement maximal sur une large plage de réglage : le modèle SFC
  • Avec un moteur synchrone à réluctance : le rendement nettement supérieur à celui des moteurs asynchrones comparables, surtout en charge partielle, permet des économies d’énergie considérables.
  • Avec un module sécheur frigorifique et un moteur à vitesse variable pour une solution complète : le modèle T SFC
Nos spécialistes sont là pour vous aider à sélectionner le modèle adéquat.

Les avantages

  • Économie d'énergie :
    Les centrales à vitesse constante et moteur asynchrone affichent un rendement IE4. Les compresseurs à vis à vitesse variable sont équipés de moteurs de la classe IE5 et répondent à la classe de rendement global IES2.
  • Très grande longévité :
    Le système de gestion électronique de la température régule la température du fluide de manière dynamique sur les séries ASD, BSD, CSD et CSD(X). Il permet d'éviter la formation de condensats et donc les dommages dus à l'humidité, et il génère en plus des économies d'électricité.
  • Récupération des calories:
    Nos compresseurs à vis convertissent 100% de l'énergie électrique consommée en énergie calorifique. 96 % de cette énergie est réutilisable avec la récupération de calories. Exploitez ce potentiel !

CSD(X) – la puissance convertie en efficience

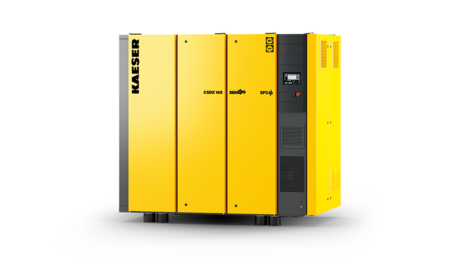

Compresseur à vis CSDX de KAESER COMPRESSEURS

La nouvelle génération de compresseurs à vis à injection d'huile CSD(X) développe des puissances qui ciblent les besoins de l’application avec une précision et une efficience accrues. Elle bénéficie pour cela d'une chaîne cinématique intégrée qui permet d’ajuster la vitesse de rotation du bloc pour atteindre l’optimum énergétique dans chaque point de fonctionnement. La gestion électronique de température intégrée (ETM) et la soupape d'aspiration reconçue, combinée au filtre d'aspiration agrandi augmentent l’efficience du compresseur à vis. Le ventilateur à vitesse variable génère des gains énergétiques supplémentaires et réduit l'empreinte carbone. Il ne fournit que l’air de refroidissement effectivement nécessaire.

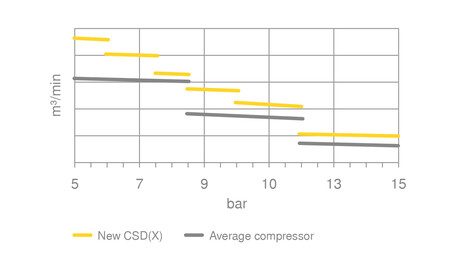

Les six nouvelles variantes de pression des CSD(X).
Les six variantes de pression se traduisent par une augmentation significative du débit et elles permettent une adaptation encore plus précise à vos besoins de pression spécifiques.

KAESER mise sur un rendement maximal de l’entraînement pour augmenter encore l’efficience énergétique. Les centrales à vitesse constante affichent un rendement IE4, soit la meilleure classe d’efficience pour les moteurs asynchrones. Les centrales SFC à vitesse variable sont équipées de moteurs IE5 qui répondent à la classe de rendement global IES2 et atteignent donc l’efficience maximale définie par la norme CEI 61800-9.



Les détails de nos compresseurs à vis jusqu’à 110 kW

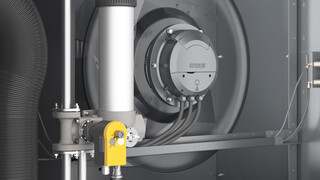

Empêcher avec fiabilité la formation de condensats
Gestion électronique de la température pour éviter la formation de condensats.

La gestion électronique de la température (ETM) permet à la commande de compresseur SIGMA CONTROL 2 d’éviter avec fiabilité la formation de condensats. Sur les CSD(X), le SIGMA CONTROL 2 peut adapter le débit d'air de refroidissement en fonction des conditions ambiantes en faisant varier la vitesse du ventilateur. Cela permet de réduire la vitesse du ventilateur et par conséquent la consommation d’énergie à des températures basses ou en charge partielle.

Fonctionnement efficient et fiable

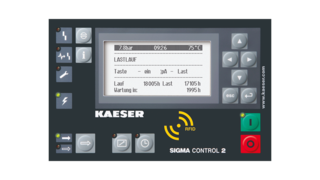

Commande de compresseur SIGMA CONTROL 2

La commande intégrée SIGMA CONTROL 2 gère la production d'air comprimé. Elle assure le fonctionnement fiable et efficient de la centrale et garantit une coordination optimale en interconnexion. Elle surveille et évalue tous les composants importants et les états de fonctionnement de la centrale. L’exploitant dispose de multiples options pour relier les centrales à un système de contrôle-commande (SCADA).

Priorité à l'efficience énergétique
Économies avec le management du cycle de vie KAESER

L'achat et l'entretien du compresseur ne représentent qu'une petite fraction des coûts d'exploitation totaux. La plus grande part est imputable à la dépense énergétique. Nous vous proposons une planification individuelle parfaitement adaptée à vos besoins, une station d'air comprimé efficiente et un service fiable. Nous sommes à vos côtés pendant toute la durée de vie de votre station d'air comprimé.

Une haute qualité d'air comprimé avec une faible consommation d’énergie

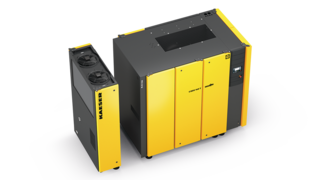

Compresseur à vis CSCX avec module sécheur.

Vous voulez protéger votre réseau d'air comprimé contre la corrosion des tuyauteries, les défaillances des équipements raccordés et l'endommagement des produits ? Un module sécheur pour les compresseurs à vis des séries ASD, BSD, CSD et CSD(X) est LA solution.

La construction robuste et compacte du sécheur frigorifique permet de réduire la charge de frigorigène et donc l’équivalent CO2. Sa régulation à économie d’énergie n'autorise le fonctionnement que lorsque l’air comprimé circule dans le sécheur. Le fonctionnement est donc extrêmement économique tout en garantissant la qualité d'air comprimé requise.

Caractéristiques techniques ASD

Version de base

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

Version T

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Sécheur frigorifique Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

Version SFC

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

Version T SFC

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Sécheur frigorifique Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Module sécheur frigorifique

Modèle Puissance absorbée kW Point de rosée sous pression °C Frigorigène Potentiel de réchauffement planétaire Quantité de liquide de refroidissement kg Poids de frigorigène en équivalent CO2 t Circuit frigorifique hermétique
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Caractéristiques techniques BSD

Version de base

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

Version T

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Sécheur frigorifique Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

Version SFC

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

Version T SFC

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Sécheur frigorifique Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Module sécheur frigorifique

Modèle Puissance absorbée kW Point de rosée sous pression °C Frigorigène Potentiel de réchauffement planétaire Quantité de liquide de refroidissement kg Poids de frigorigène en équivalent CO2 t Circuit frigorifique hermétique
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Caractéristiques techniques CSD

Version de base

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Version T

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Sécheur frigorifique Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Version SFC

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Version T SFC

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Sécheur frigorifique Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Module sécheur frigorifique

Modèle Puissance absorbée kW Point de rosée sous pression °C Frigorigène Potentiel de réchauffement planétaire Quantité de liquide de refroidissement kg Poids de frigorigène en équivalent CO2 t Circuit frigorifique hermétique
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Caractéristiques techniques CSDX

Version de base

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

Version T

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Sécheur frigorifique Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

Version SFC

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
CSDX 145 SFC 8,5 3,25 - 13,2 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,82 - 15,85 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 - - - 12 72
CSDX 200 SFC 8,5 - - - 8,5 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
15 15

Version T SFC

Modèle Pression de service bar Débit de la centrale à la pression de service m³/min Pression maxi bar Puissance nominale du moteur kW Sécheur frigorifique Dimensions
l x P x H mm
Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids kg
CSDX 145 T SFC 8,5 3,25 - 13,2 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,82 - 15,85 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 - - - 12 72
CSDX 200 T SFC 8,5 - - - 8,5 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
12 12
15 15

Module sécheur frigorifique

Modèle Puissance absorbée kW Point de rosée sous pression °C Frigorigène Potentiel de réchauffement planétaire Quantité de liquide de refroidissement kg Poids de frigorigène en équivalent CO2 t Circuit frigorifique hermétique
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -

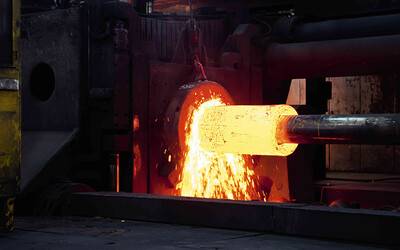

Vallourec
