Mittlere Schraubenkompressoren von 18 bis 110 kW


Energieeffiziente Schraubenkompressoren – bis ins kleinste Detail

Die Druckluftversorgung mit Schraubenkompressoren ist für uns das Herzstück in Ihrer Produktion. Unsere Serien ASD, BSD, CSD und CSD(X) sorgen für zuverlässige Druckluftversorgung Ihrer Prozesse bei nie dagewesener Effizienz.

Die Anlagen sind perfekte Teamplayer und lassen sich über den SIGMA AIR MANAGER 4.0 ganz einfach in bestehende Leittechnik einbinden. Damit Sie die Druckluft bekommen, die Sie auch wirklich benötigen, bieten wir unsere Schraubenkompressoren in unterschiedlichen Ausführungen an.

  • Grundmodell
  • mit Kältetrockner für hohe Druckluftqualität: Modell T
  • mit drehzahlgeregeltem Antrieb für höchste Wirtschaftlichkeit über einen weiten Regelbereich: Modell SFC
  • Mit Synchron-Reluktanzmotor: Ein insbesondere im Teillastbereich deutlich höherer Wirkungsgrad als bei vergleichbaren Asynchronsystemen ermöglicht erhebliche Energieeinsparungen.
  • als Komplettlösung mit angebautem Kältetrockner und drehzahlgeregeltem Antrieb: Modell T SFC
Unsere Experten helfen Ihnen bei der Auswahl eines entsprechenden Modells weiter.

Ihre Vorteile

  • Energie sparen:
    Anlagen mit fester Drehzahl und Asynchronmotor sind mit der Energieeffizienzklasse IE4 ausgestattet. Wir verbauen in den frequenzgeregelten Schraubenkompressoren Motoren der Klasse IE5 ein und erfüllen den Systemwirkungsgrad IES2.
  • Erhöhte Lebensdauer:
    Elektronisches Thermomanagement regelt dynamisch die Fluidtemperatur der Serien ASD, BSD, CSD und CSD(X). So werden Kondensatbildung und damit verbundene Feuchtigkeitsschäden sicher vermieden und noch zusätzlich Strom eingespart.
  • Wärmerückgewinnung:
    Unsere Schraubenkompressoren wandeln die zugeführte elektrische Antriebsenergie zu 100% in Wärmeenergie um. Hiervon stehen 96% zur Wärmerückgewinnung zur Verfügung. Nutzen sie dieses Potenzial!

CSD(X) – Leistung übersetzt in Effizienz

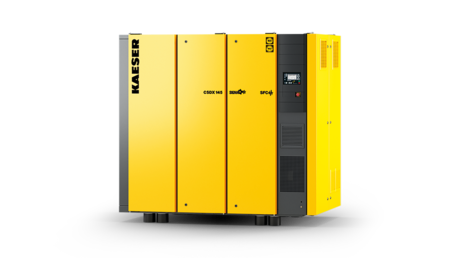

Schraubenkompressor CSDX von KAESER KOMPRESSOREN

Die neue Generation der öleingespritzten Schraubenkompressoren der Serie CSD(X) bringt Leistung präziser und effizienter in die Anwendung. Grundlage hierfür ist der integrierte Aggregatstrang. Dies erlaubt eine Abstimmung der Blockdrehzahl an das energetische Optimum im jeweiligen Betriebspunkt. Das eingebaute Elektronische Thermomanagement (ETM) und das neu designte Einlassventil im Zusammenspiel mit dem größeren Einlassfilter sorgen für eine erhöhte Effizienz des Schraubenkompressors. Für eine weitere Energieeinsparung und einen kleineren CO2-Fußabdruck sorgt der frequenzgeregelte Lüfter. Dieser fördert nur so viel Kühlluft zu, wie auch tatsächlich benötigt wird.

Die neuen sechs Druckvarianten der CSD(X)

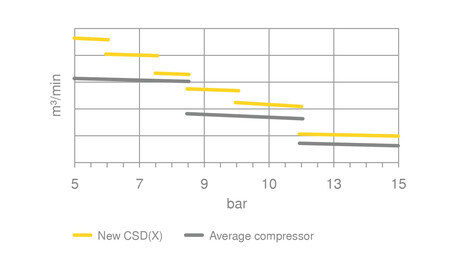

Sechs Druckvarianten steigern signifikant den Volumenstrom und das Wichtigste - es ermöglicht eine noch genauere Anpassungen an Ihre individuelle Druckanforderung.

Für eine noch höhere Energieeffizienz setzt KAESER stets auf die höchstmögliche Antriebseffizienz. Anlagen mit fester Drehzahl sind mit der für Asynchronmotoren bestmöglichen Energieeffizienzklasse IE4 ausgerüstet. SFC-Anlagen mit Frequenzregelung setzen Motoren der Klasse IE5 ein und erfüllen zudem den Systemwirkungsgrad IES2 und somit die höchstmögliche Effizienz nach der Norm IEC 61800-9.



Unsere Schraubenkompressoren bis 110 kW im Detail

Kondensatbildung sicher vermeiden

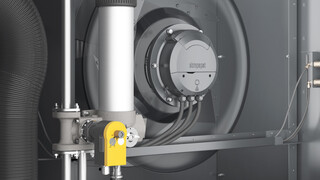

Elektronisches Thermomanagement zur Vermeidung von Kondensatabbildung.

Das Elektronische Thermomanagement (ETM) ermöglicht der Kompressorsteuerung SIGMA CONTROL 2, Kondensatbildung sicher zu vermeiden. Bei der CSD(X) kann die SIGMA CONTROL 2 durch die Frequenzregelung der Lüftereinheit außerdem die Kühlluftförderung an die Umgebungsbedingungen anpassen. So kann bei niedrigen Temperaturen oder im Teillastbetrieb die Lüfterdrehzahl und damit der Energieverbrauch deutlich verringert werden.

Effizienter und sicherer Betrieb
Kompressorsteuerung SIGMA CONTROL 2

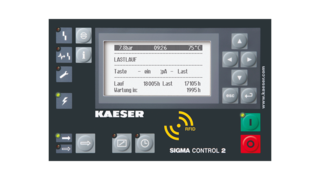

Die integrierte Steuerung SIGMA CONTROL 2 koordiniert die Drucklufterzeugung und übernimmt den effizienten und sicheren Betrieb der Anlage und gewährleistet ein perfektes Zusammenspiel im Systemverbund. Alle relevanten Bauteile und Betriebszustände der Anlage werden überwacht und bewertet. Dem Betreiber stehen alle Möglichkeiten offen, die Anlagen auch an Leittechnik (SCADA) anzubinden.

Die Energieeffizienz ist oberstes Gebot
Sparen mit dem KAESER Life-Cycle Management

Anschaffungs- und Servicekosten eines Kompressors machen nur einen kleinen Teil seiner gesamten Lebenszykluskosten aus. Der Hauptanteil der Gesamtaufwendungen besteht aus Energiekosten. Als Druckluftsystemanbieter bieten wir Ihnen eine individuelle Planung perfekt auf Ihre Bedürfnisse angepasst, eine energieeffiziente Druckluftstation und einen zuverlässigen Service. Über die gesamte Lebensdauer Ihrer Druckluftstation stehen wir Ihnen als Partner zur Seite.

Hohe Druckluftqualität bei niedrigem Energiebedarf
Schraubenkompressor CSDX mit Anbautrockner.

Sie wollen Ihr Druckluftluftnetz vor Leitungskorrosion, Geräteausfällen und Produktschäden schützen? Dann ist ein Anbautrockner für die Schraubenkompressoren der Serien ASD, BSD, CSD und CSD(X) genau das Richtige.

Die robuste und kompakte Bauweise des Kältetrockners ermöglicht eine Reduktion der Kältemittelmenge und damit des CO2-Äquivalents. Seine Energiesparregelung ermöglicht nur dann einen Betrieb, wenn dieser mit Druckluft durchströmt wird. Dies sorgt für anwendungsgerechte Druckluftqualität bei höchstmöglicher Wirtschaftlichkeit.

Technische Daten ASD

Grundausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Kältetrockner Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T-SFC-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Kältetrockner Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Anbaukältetrockner

Modell Leistungsaufnahme kW Drucktaupunkt °C Kältemittel Treibhauspotential Kühlmittelmenge kg Masse Kältemittel als CO2 Äquivalent t Hermetischer Kältekreislauf
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Technische Daten BSD

Grundausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Kältetrockner Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T-SFC-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Kältetrockner Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Anbaukältetrockner

Modell Leistungsaufnahme kW Drucktaupunkt °C Kältemittel Treibhauspotential Kühlmittelmenge kg Masse Kältemittel als CO2 Äquivalent t Hermetischer Kältekreislauf
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Technische Daten CSD

Grundausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Kältetrockner Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T-SFC-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Kältetrockner Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Anbaukältetrockner

Modell Leistungsaufnahme kW Drucktaupunkt °C Kältemittel Treibhauspotential Kühlmittelmenge kg Masse Kältemittel als CO2 Äquivalent t Hermetischer Kältekreislauf
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Technische Daten CSDX

Grundausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Kältetrockner Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T-SFC-Ausführung

Modell Betriebs­überdruck bar Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min max. Überdruck bar Motor­nennleistung kW Kältetrockner Abmessungen
B x T x H mm 		Druckluft­anschluss Schalldruck­pegel dB(A) Masse kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Anbaukältetrockner

Modell Leistungsaufnahme kW Drucktaupunkt °C Kältemittel Treibhauspotential Kühlmittelmenge kg Masse Kältemittel als CO2 Äquivalent t Hermetischer Kältekreislauf
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -
