Große Schraubenkompressoren von 75 bis 515 kW


Für optimale Effizienz und mehr Volumenstrom

Unsere öleingespritzten Schraubenkompressoren der Serien DSD bis HSD spielen ihre Stärken vor allem in der Großindustrie aus. Wenn Sie für Ihre Produktion viel Druckluft benötigen und einen großen Wert auf Energieeffizienz und Zuverlässigkeit legen, dann sind die Schraubenkompressoren bis 500 kW genau das Richtige.

Die Serie DSD ist optional mit Anbautrockner erhältlich. Damit schützen Sie zusätzliche Ihre Druckluftleitungen vor Korrosion und verringern das Risiko für Produktschäden.
Alle Modelle erhalten Sie mit oder ohne drehzahlgeregeltem Antrieb (SFC).

Für die Serie HSD wurden von uns zwei Kompressoren in einem Anlagengehäuse integriert. Beide Einheiten sind komplett mit eigenem Verdichterblock, eigener Steuerung SIGMA CONTROL und eigenem Kühlsystem ausgestattet. Auf Grund der hohen Volumenströme eignet sie sich besonders für den Einsatz in der Automobilindustrie oder in Stahlwerken.

Ihre Vorteile

  • Servicefreundliches Design:
    Jede Anlage ist so konstruiert, dass alle service- und wartungsrelevanten Teile direkt von vorn zugänglich sind. Dies spart Zeit und erhöht die Verfügbarkeit.
  • Integrierte Steuerung für mehr Effizienz:
    Mit der internen Steuerung SIGMA CONTROL 2 lässt sich die Leistung eines Kompressors exakt an den jeweiligen Druckluftverbrauch anpassen. Sie optimiert und koordiniert das Zusammenspiel Drucklufterzeugung und -verbrauch.
  • Hohe Flexibilität auf wenig Raum:
    Zwei Kompressoren in einem Gehäuse bei der Serie HSD sparen eine Menge Platz gegenüber einer einzigen Kompressoreinheit mit entsprechender Leistung. Dabei kann sich die Anlage an unterschiedliche Verbrauchssituationen optimal anpassen, somit Leerlaufzeiten minimieren und die Wirtschaftlichkeit erhöhen.


Unsere Schraubenkompressoren bis 515 kW im Detail

Sparen Sie mit Wärmerückgewinnung Energie
Maximale Wärmerückgewinnung bei Schraubenkompressoren.

Ein Schraubenkompressor wandelt 100 % der ihm zugeführten elektrischen Antriebsenergie in Wärme um. Bis zu 96 % dieser Energie können zum Beispiel für Heizzwecke genutzt werden. Das senkt den Primärenergieverbrauch und verbessert die betriebliche Gesamtenergiebilanz erheblich.

Auf unserer Wärmerückgewinnungsseite erfahren Sie alles über Anwendungsgebiete und Einsparungspotenziale.

Effizienter und sicherer Betrieb
Kompressorsteuerung SIGMA CONTROL 2

Die integrierte Steuerung SIGMA CONTROL 2 koordiniert die Drucklufterzeugung und übernimmt den effizienten und sicheren Betrieb der Anlage und gewährleistet ein perfektes Zusammenspiel im Systemverbund. Alle relevanten Bauteile und Betriebszustände der Anlage werden überwacht und bewertet. Dem Betreiber stehen alle Möglichkeiten offen, die Anlagen auch an Leittechnik (SCADA) anzubinden.

Die Energieeffizienz ist oberstes Gebot
Sparen mit dem KAESER Life-Cycle Management

Anschaffungs- und Servicekosten eines Kompressors machen nur einen kleinen Teil seiner gesamten Lebenszykluskosten aus. Der Hauptanteil der Gesamtaufwendungen besteht aus Energiekosten. Als Druckluftsystemanbieter bieten wir Ihnen eine individuelle Planung perfekt auf Ihre Bedürfnisse angepasst, eine energieeffiziente Druckluftstation und einen zuverlässigen Service. Über die gesamte Lebensdauer Ihrer Druckluftstation stehen wir Ihnen als Partner zur Seite.

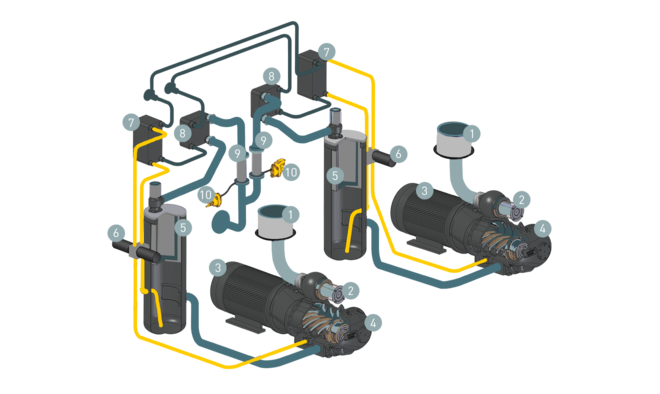

Funktionsschema HSD
Aufbauschema der HSD Druckluftstationen
  1. Luftfilter
  2. Einlassventil
  3. Elektromotor
  4. Schraubenkompressorblock
  5. Abscheider mit Abscheidepatrone
  1. Fluidfilter
  2. Fluidkühler
  3. Druckluftnachkühler
  4. Zyklonabscheider
  5. Kondensatableiter ECO-DRAIN

Die zu verdichtende Druckluft gelangt über den Ansaugfilter (1) und das Einlassventil (2) in den Kompressorblock (3) mit SIGMA PROFIL. Der Kompressorblock (3) wird von einem hocheffizienten Elektromotor (4) angetrieben. Das bei der Verdichtung zur Kühlung eingespritzte Kühlöl wird im Fluid-Abscheidebehälter (5) wieder von der Luft getrennt. Die Druckluft fließt durch die 2-stufige Ölabscheidepatrone (6) und das Mindestdruckrückschlagventil (MDRV) (7) in den Druckluft-Nachkühler (8).

Nach der Abkühlung wird das anfallende Kondensat vom integrierten Zyklonabscheider (9) und angebauten ECO-DRAIN (10) aus der Druckluft entfernt und aus der Anlage abgeleitet. Anschließend verlässt die kondensatfreie Druckluft die Anlage am Druckluftanschluss (11). Die beim Verdichten entstandene Wärme wird über das Kühlöl vom Fluidkühler (12) mit Wasserwärmetauscher abgegeben. Anschließend wird das Kühlöl vom ÖKO-Fluidfilter (13) gereinigt. Das Elektronische Thermomanagement (ETM) (14) sorgt für möglichst niedrige Betriebstemperaturen. Im Schaltschrank ist die interne Kompressorsteuerung SIGMA CONTROL 2 und je nach Ausführung der Stern-Dreieck-Anlasser bzw. der Frequenzumrichter (SFC) eingebaut.

Technische Daten DSD

Grundausführung

ModellDSD 145 DSD 175 DSD 205
Betriebs­überdruck bar 7,5 7,5 10 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 14 16,92 13,6 21 16,59 13,06
max. Überdruck bar 9 8,5 12 8,5 12 15
Motor­nennleistung kW 75 90 110
Abmessungen
B x T x H mm 		2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 69 70 72
Masse kg 2.950 3.060 3.090 3.360 3.100 3.130

ModellDSD 240
Betriebs­überdruck bar 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 25,15 20,4 16,15
max. Überdruck bar 8,5 12 15
Motor­nennleistung kW 132
Abmessungen
B x T x H mm 		2.450 x 1.730 x 2.150
Druckluft­anschlussDN65 PN16 DIN
Schalldruck­pegel dB(A) 74
Masse kg 3.420 3.430 3.170

T-Ausführung

ModellDSD 145 T DSD 175 T DSD 205 T
Betriebs­überdruck bar 7,5 7,5 10 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 14 16,92 13,6 21 16,59 13,06
max. Überdruck bar 9 8,5 12 8,5 12 15
Motor­nennleistung kW 75 90 110
KältetrocknerABT 250 ABT 250 ABT 250
Abmessungen
B x T x H mm 		2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 69 70 72
Masse kg 3.220 3.330 3.360 3.630 3.370 3.400

ModellDSD 240 T
Betriebs­überdruck bar 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 25,15 20,4 16,15
max. Überdruck bar 8,5 12 15
Motor­nennleistung kW 132
KältetrocknerABT 250
Abmessungen
B x T x H mm 		2.750 x 1.730 x 2.150
Druckluft­anschlussDN65 PN16 DIN
Schalldruck­pegel dB(A) 74
Masse kg 3.690 3.700 3.440

SFC-Ausführung

ModellDSD 145 SFC DSD 175 SFC DSD 205 SFC
Betriebs­überdruck bar 7,5 7,5 10 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
max. Überdruck bar 8,5 10 10 15
Motor­nennleistung kW 75 90 110
Abmessungen
B x T x H mm 		2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 70 71 73
Masse kg 3.190 3.330 3.340 3.370

ModellDSD 240 SFC
Betriebs­überdruck bar 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
max. Überdruck bar 8,5 12 15
Motor­nennleistung kW 132
Abmessungen
B x T x H mm 		2.690 x 1.730 x 2.150
Druckluft­anschlussDN65 PN16 DIN
Schalldruck­pegel dB(A) 75
Masse kg 3.670 3.410 3.440

T-SFC-Ausführung

ModellDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Betriebs­überdruck bar 7,5 7,5 10 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
max. Überdruck bar 8,5 10 10 15
Motor­nennleistung kW 75 90 110
KältetrocknerABT 250 ABT 250 ABT 250
Abmessungen
B x T x H mm 		2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 70 71 73
Masse kg 3.470 3.610 3.620 3.650

ModellDSD 240 T SFC
Betriebs­überdruck bar 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
max. Überdruck bar 8,5 12 15
Motor­nennleistung kW 132
KältetrocknerABT 250
Abmessungen
B x T x H mm 		2.990 x 1.730 x 2.150
Druckluft­anschlussDN65 PN16 DIN
Schalldruck­pegel dB(A) 75
Masse kg 3.950 3.690 3.720

Anbaukältetrockner

ModellABT 250
Leistungsaufnahme kW 1,8
Drucktaupunkt °C 3
KältemittelR-513A
Treibhauspotential631
Kühlmittelmenge kg 1,35
Masse Kältemittel als CO2 Äquivalent t 0,9
Hermetischer Kältekreislauf-

Technische Daten DSDX

Grundausführung

ModellDSDX 245 DSDX 305
Betriebs­überdruck bar 7,5 10 13 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 25,15 20,4 16,15 30,55 24,7 19,78
max. Überdruck bar 8,5 12 15 8,5 12 15
Motor­nennleistung kW 132 160
Abmessungen
B x T x H mm 		2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
Druckluft­anschlussDN80 PN16 DIN DN80 PN16 DIN
Schalldruck­pegel dB(A) 74 75
Masse kg 3.950 3.962 3.716 4.450 4.018 4.030

SFC-Ausführung

ModellDSDX 245 SFC DSDX 305 SFC
Betriebs­überdruck bar 7,5 10 13 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
max. Überdruck bar 8,5 12 15 8,5 12 15
Motor­nennleistung kW 132 160
Abmessungen
B x T x H mm 		2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
Druckluft­anschlussDN80 PN16 DIN DN80 PN16 DIN
Schalldruck­pegel dB(A) 75 76
Masse kg 4.700 4.454 4.466 4.800 4.812 4.566

Technische Daten ESD

Grundausführung

ModellESD 375 ESD 445
Betriebs­überdruck bar 7,5 10 13 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 37,85 30,13 24,34 42,2 37,32 29,67
max. Überdruck bar 8,5 12 15 8,5 12 15
Motor­nennleistung kW 200 250
Abmessungen
B x T x H mm 		2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
Druckluft­anschlussDN100 PN16 DIN DN100 PN16 DIN
Schalldruck­pegel dB(A) 75 76
Masse kg 5.000 4.880 4.560 5.060 4.940

SFC-Ausführung

ModellESD 375 SFC ESD 445 SFC
Betriebs­überdruck bar 7,5 10 13 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
max. Überdruck bar 8,5 12 15 8,5 12 15
Motor­nennleistung kW 200 250
Abmessungen
B x T x H mm 		3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
Druckluft­anschlussDN100 PN16 DIN DN100 PN16 DIN
Schalldruck­pegel dB(A) 76 77
Masse kg 5.480 5.160 5.170 5.660 5.540 5.220

Technische Daten FSD

Grundausführung

ModellFSD 475 FSD 575
Betriebs­überdruck bar 7,5 10 13 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 48,2 37,63 29,52 58,4 47,57 37
max. Überdruck bar 8,5 12 15 8,5 12 15
Motor­nennleistung kW 250 315
Abmessungen
B x T x H mm 		3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 79 79
Masse kg 6.580 6.230 6.100 6.750 6.600 6.250

SFC-Ausführung

ModellFSD 475 SFC FSD 575 SFC
Betriebs­überdruck bar 7,5 10 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
max. Überdruck bar 8,5 12 8,5 12 15
Motor­nennleistung kW 250 315
Abmessungen
B x T x H mm 		3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 79 80
Masse kg 6.930 6.800 7.300 6.950 6.820

Technische Daten HSD

Grundausführung

ModellHSD 662 HSD 722 HSD 782
Betriebs­überdruck bar 7,5 10 13 7,5 10 13 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
max. Überdruck bar 8,5 12 15 8,5 12 15 8,5 12 15
Motor­nennleistung kW 360 400 450
Abmessungen
B x T x H mm 		3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 71 72 72
Masse kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

ModellHSD 842
Betriebs­überdruck bar 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 84,4 71,15 58,27
max. Überdruck bar 8,5 12 15
Motor­nennleistung kW 500
Abmessungen
B x T x H mm 		3.570 x 2.145 x 2.350
Druckluft­anschlussDN150 PN16 DIN
Schalldruck­pegel dB(A) 73
Masse kg 8.700 8.666 8.368

SFC-Ausführung

ModellHSD 662 SFC HSD 782 SFC HSD 842 SFC
Betriebs­überdruck bar 7,5 10 7,5 10 13 7,5 10 13
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
max. Überdruck bar 8,5 12 8,5 12 15 8,5 12 15
Motor­nennleistung kW 382 410 515
Abmessungen
B x T x H mm 		4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 73 74 75
Masse kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315
